电动滤光块转轮如何提升高级成像工作流中的显微镜性能

电动滤光块转轮（例如我们全新的 HF108FC 宽场滤光块转轮）有时被视为一种便捷的附加组件，但在高级显微成像领域，无论是对于现有设备的升级还是作为 OEM 系统的关键组件，它都发挥着至关重要的作用。

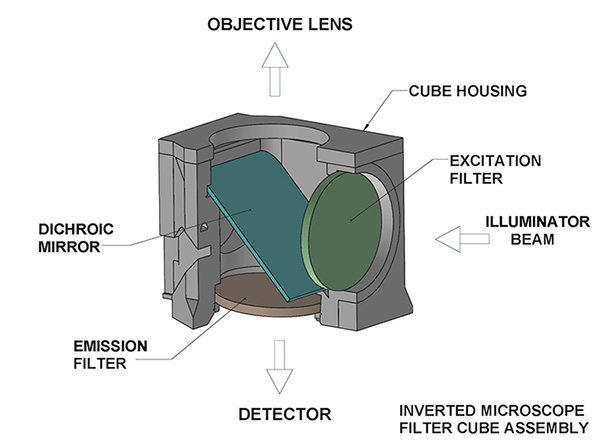

滤光块转轮是一个旋转转盘，可容纳多个荧光滤光块，每个滤光块包含激发滤光片、二向色镜滤光片和发射滤光片。

滤片转轮安装于显微镜镜体内，具备优异的光轴准直稳定性与机械重复性。

通过软件驱动实现激发滤光片、二向色镜与发射滤光片组之间的快速、稳定切换，显著提升成像速度、一致性与灵活性。 这一性能优势在光漂白恢复（FRAP）、荧光寿命显微成像（FLIM）、荧光原位杂交（FISH）、共聚焦成像、超分辨成像及多光子成像等复杂显微技术中尤为关键 —— 这类实验对时序精度、光谱准确性与自动化水平的要求极高，这些参数将直接决定实验结果的质量。

电动滤光片转轮的核心价值体现在三大特性：精准定位、快速切换，以及与成像软件的无缝集成。

手动更换滤光片会干扰实验流程、导致光路准直偏差、增加同步实验的复杂度，并拖慢多波长成像的效率。 电动系统可大幅降低这类挑战：显微镜能在毫秒级为不同成像模式或荧光团切换至适配光路，几乎无需人工干预。

为什么电动化至关重要

成像实验室很少只将显微镜用于单一任务。现代系统通常需要捕捉多通道图像、处理活细胞时间序列实验、进行光操作，然后切换到不同的样品类型或对比度方法。电动滤光块转轮可通过以下方式简化这类场景切换：

•  减少人工操作，降低人为误差

• 实现脚本化的多通道成像

• 提升不同实验和不同用户之间的重复性

• 缩短活体或动态研究中的图像采集时间

• 支持无人值守或高内涵成像工作流

这些优势广泛适用于所有荧光显微镜技术，但在专门的成像模式中显得尤为重要。

插图说明：Prior Scientific 的 8 位电动高速滤光块转轮HF108FC

除图像质量之外的操作优势

电动物镜转换器的优势不仅限于提升图像质量，更能显著简化日常操作流程。其支持以下功能：

• 自动化：对于时间序列、拼图成像 (Tiled Imaging) 和筛选至关重要

• 可重复性：每次运行都具有相同的光学设置

• 通量：更快的通道切换和更短的设置时间

• 样品保护：减少了由于手动工作流程较慢而导致的曝光

• 用户友好性：为多用户实验室和核心设施提供更简便的操作

自动化为显微镜的未来升级奠定了基础。随着实验复杂度提升与软件驱动程度加深，电动光学组件已从可选配件转变为系统的核心构成要素 。

通过高速滤光片切换优化自动化荧光显微成像

自动化滤光片切换可提升基础荧光成像的精度。采用高品质滤光片转轮，能最大限度降低像素偏移（即不同荧光通道采集的同一视野图像间的微小空间错位），从而消除色边、伪偏移等干扰效应，显著提升图像质量。

电动滤光片转轮支持用户为每种荧光基团配置专用单通带滤光片组，从而提升自动化多通道成像的信噪比。这可减少半电动系统或外置滤轮常用的多通带滤光片组易产生的背景串扰。

拥有多个位置的滤光块转轮可以实现多重成像 (Multiplexing) 实验，其中某些通道的信号可能较弱。这些弱通道将受益于配备长通 (Long-pass) 发射滤光片的单个专用滤光片块。搭配 Prior HF108B这类可安装单通带发射滤光片的高速滤轮，同时配合搭载带间间隔较大的双通带 / 三通带滤光片的转轮，也是兼顾高速成像需求的优质方案。电动滤光片组转轮可让用户在进行高端成像前，通过切换至宽场概览配置，快速定位并框选目标视野（FOV）。这一操作能降低脆弱样品的荧光淬灭风险：相比共聚焦、FRAP 等高光强照明模式下的全域搜索，宽场概览可让用户以更低的照明剂量快速锁定目标区域。

FISH：细胞遗传学与空间生物学的高效多色成像

荧光原位杂交（FISH）通常需要对同一样本上多种光谱特征不同的探针进行成像。无论是临床细胞遗传学、肿瘤病理学还是空间基因组学研究，实验的成功都依赖于清晰的通道分离与高效的多色采集能力。

在这类场景中，电动滤光片组转轮尤为实用。它可在不干扰样品、不偏移视野的前提下，快速切换不同探针的专用滤光片组，既提升工作效率，又降低了人工操作导致的错位风险。在自动扫描过程中，滤光片转轮可让显微镜按固定顺序遍历各通道，这对图像拼接、数据分析与报告生成的可靠性至关重要。

在荧光原位杂交（FISH）实验中，用户采集每张图像时都需切换多组滤光片组，单份组织样本的切换次数可达数千次。因此，一款耐用可靠的滤光片转轮，是保障设备长期稳定性能的关键。

对于高重（higher-plex）成像应用，将滤光片转轮与多组单通带、双通带滤光片组搭配使用，可在不牺牲串扰抑制效果、也无需借助光谱解混（spectral unmixing）的前提下，实现成像通道数超过转轮的物理位点数。

工业样品的反射光成像

工业样品成像通常需要结合多种成像技术，而滤光片转轮可支持不同成像模式对应的滤光片组之间的快速切换。

插图说明：暗场（右）和偏光（左）滤光块示例。

除了用于缺陷检测与质量检查的明场、暗场及偏光显微技术外，部分工业应用还会采用荧光显微技术，以检测样品表面的生物残留。 上述所有成像模式均需配置专用光学组件，而这些组件均可集成安装于滤光片转轮内。工业成像系统多为手动操作，而电动滤光片转轮可大幅提升检测效率，无需人工干预或重复检测，即可识别多种缺陷类型。

激光烧蚀利用高强度激光束去除样品表面材料，可作为质检流程的一环，用于样品制备与前处理。尤其是激光或其他高强度光源，可在检测过程中对半导体晶圆组件进行标记或修复（knock out）操作。此时通常需要搭配专用滤光块组，以保护相机传感器免受强光损伤。相比固定式设计，支持光学元件更换与重装的滤光片转轮，可根据所用光源的波长和功率灵活配置光学组件。

与 FISH应用场景类似，多滤光片间的快速切换能力同样能显著优化工业成像的工作流程。

助力您的显微成像更进一步

对于开展多通道成像的实验室而言，电动滤光片转轮绝非仅为提升操作便捷性，更是一项能显著提高实验重复性、实现流程自动化，并拓展显微镜高级成像能力的实用升级。

Prior Scientific 的 HF108FC 滤光片转轮，以 200 毫秒的快速切换速度（较同类产品快 25%）搭配高精度可重复的步进电机控制，确保复杂成像工作流的高效运行。该滤光片转轮坚固耐用，经测试可承受 2000 万次循环切换，相当于典型实验室环境下约 50 万小时的使用寿命。 专为配合 Prior 模块化 OpenStand 成像系统设计，也可作为独立单元集成于 OEM 仪器中，兼容正置与倒置显微镜使用。
